10kv热缩套管

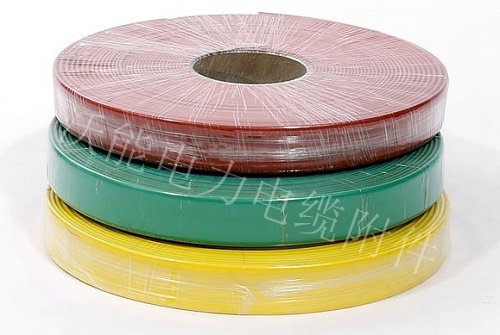

10kv热缩套管MPG-10KV
10kv热缩套管采用高能电子束轰击交联的环保性聚烯烃热缩材料制成，限制PBB、PBBD、PBBE类及重金属等对环境有害的物质，燃烧时不产生毒气及有害物质，能够提供较高的绝缘强度及耐电碳痕性能，适用于母线和电气设备的防腐和绝缘防护。
产品特点
收缩比例：2.：1
收缩温度：84℃～125℃
工作温度：-40℃～125℃
环保、强度高、弹性好、阻燃、柔软
产品用途
功能用途：电绝缘、机械防护、减少相间距、制作接头盒。
应用领域：电力行业
执行标准
a.GB/T 1059-2007
b.环保认证：RoHS，
c.颜色标准：红、黄、绿
10kv热缩套管MPG-10KV理化电气性能表
性能 | 单位 | 性能指标 | 测试方法/条件 |
拉伸强度 | MPa | ≥10.4（老化前） | GB/T 1040 130℃×168h |
≥7.3（老化后） | |||
断裂伸长率 | % | ≥300（老化前） | GB/T 1040，GB/T7141 130℃×168h |
≥100（老化后） | |||
耐热冲击 | - | 不发粘，不龟裂 | JB 7829附录D.（160℃×4h） |
抗冷弯曲 | - | 不龟裂 | -30℃×4h |
击穿强度 | kv/mm | ≥25 | GB/T 1408.1 |
体积电阻率 | Ω.cm | ≥1×1014 | GB/T 1410 |
径向收缩率 | % | ≥50 | |
偏壁率 | % | ≤30 | UL 224 |
阻燃性 | - | ≥30 | GD/T 2406 |
吸水率 | % | ≤0.5 | ISO 62-1980 |
工频耐压 | kv/mm | ≥30kV.1min | GB/T 1408.1 |
邵氏硬度（邵A） | ≤90 | GB 2401 |
10kv热缩套管MPG-10KV规格表
规格 | 适用母排宽度 | 收缩前尺寸(mm) | 收缩后尺寸（mm) | 标准包装 | ||
内径 | 壁厚范围 | 内径 | 壁厚 | 25 | ||
10kV MPG 15/7.5 | 15/12 | ≥15 | 1.0±0.30 | ≤6.0 | 2.5±0.20 | 25 |
10kV MPG 20/10 | 20/15 | ≥20 | 1.0±0.30 | ≤8.0 | 2.5±0.20 | 25 |
10kV MPG 25/12.5 | 25/18 | ≥25 | 1.0±0.30 | ≤10.0 | 2.5±0.20 | 25 |
10kV MPG 30/15 | 30/20 | ≥30 | 1.0±0.30 | ≤12.0 | 2.5±0.20 | 25 |
10kV MPG 40/20 | 40/30 | ≥40 | 1.2±0.30 | ≤16.0 | 2.8±0.30 | 25 |
10kV MPG 50/25 | 50/35 | ≥50 | 1.2±0.30 | ≤20.0 | 2.8±0.30 | 25 |
10kV MPG 60//30 | 60/45 | ≥60 | 1.2±0.30 | ≤24.0 | 2.8±0.30 | 25 |
10kV MPG 65/32.5 | 65/45 | ≥65 | 1.2±0.30 | ≤26.0 | 2.8±0.30 | 25 |
10kV MPG 70/35 | 70/50 | ≥70 | 1.2±0.30 | ≤28.0 | 2.8±0.30 | 25 |
10kV MPG 75/37.5* | 75/50 | ≥75 | 1.2±0.30 | ≤30.0 | 2.8±0.30 | 25 |
10kV MPG 80/40 | 80/55 | ≥80 | 1.2±0.30 | ≤32.0 | 2.8±0.30 | 25 |
10kV MPG 85/42.5 | 80/65 | ≥85 | 1.2±0.30 | ≤34.0 | 2.8±0.30 | 25 |
10kV MPG 100/50 | 100/75 | ≥100 | 1.2±0.30 | ≤40.0 | 2.8±0.30 | 25 |
10kV MPG 120/60 | 120/85 | ≥120 | 1.2±0.30 | ≤48.0 | 2.8±0.30 | 25 |
10kV MPG 150/75 | 150/105 | ≥150 | 1.2±0.30 | ≤60.0 | 2.8±0.30 | 25 |
10kV MPG 180/90 | 180/120 | ≥180 | 1.2±0.30 | ≤72.0 | 2.8±0.30 | 25 |
10kV MPG 210/105 | 210/140 | ≥210 | 1.2±0.40 | ≤84.0 | 2.8±0.30 | 25 |
10kV MPG 230/115 | 230/150 | ≥230 | 1.2±0.40 | ≤92.0 | 2.8±0.30 | 25 |
10kV MPG 250/125* | 250/160 | ≥250 | 1.2±0.40 | ≤100.0 | 2.8±0.30 | 25 |
说明：1、适用母线规格中20/15表示适用于20mm宽的矩形母线或直径为15mm的圆形母线 | ||||||
