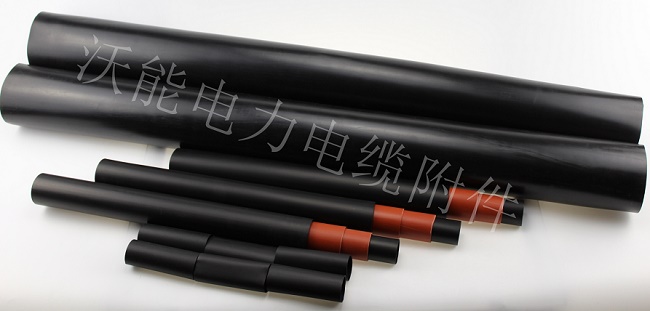

10kv热缩中间接头
10kv热缩三芯中间接头
产品介绍
交联电缆热缩型中间连接新工艺（三道密封工艺）。电缆中间接头故障许多是因为密封不好造成的，我公司率先采用新工艺
（三道密封工艺），使电缆运行起来更加安全可靠。
| 产品名称 | 型号规格 | 适用电缆截面 |
| 15kV交联单芯中间接头 | JSY-15 / 1.1 | 25-50 |
| JSY-15 / 1.2 | 70-120 | |
| JSY-15 / 1.3 | 150-240 | |
| JSY-15 / 1.4 | 300-500 | |
| 15kV交联三芯中间接头 | JSY-15 / 3.1 | 25-50 |
| JSY-15 / 3.2 | 70-120 | |
| JSY-15/ 3.3 | 150-240 | |
| JSY-15 / 3.4 | 300-500 |
产品技术指标
| 项目 | 试验项目 | 标准要求 | 实验结 | 评注 | |||
| 15kV 中间头 | 1min工频耐压试验 | 45kV不闪络、不击穿 | 45kV，1min 组合试样各相均未未闪络和击穿 | 通过 | |||
| 局部放电试验 | 13kV时放电量≤20pC | 相别 | 黄 | 绿 | 红 | 通过 | |
| 放电量 | <4 | <5 | <5 | ||||
| 负荷循环试验 | 导体加热至90℃~95℃，每一循环为8h，其中加热5h冷却3h，共三次循环 | 按标准要求完成三次负荷循环试验 | 由以下试验评定 | ||||
| 局部放电试验 | 13kV时放电量≤20pC | 相别 | 黄 | 绿 | 红 | 通过 | |
| 放电量 | <4 | <5 | <5 | ||||
| 冲击电压试验 | 105kV，正负极性各10次，不闪络，不击穿 | 105kV正负极性各10次，组合试样各相均未闪络和击穿 | 通过 | ||||
| 负极性15min直流电压试验 | 52kV/15min不闪络、不击穿 | 52kV，15min，组合试样各相均，未闪络和击穿 | 通过 | ||||
| 4 h工频电压试验 | 35kV/4h不闪络、不击穿 | 35kV，4h，组合试样各相均，未闪络和击穿 | 通过 | ||||
检测依据：JB 8144-195 IEC 60502
